一、項目背景

惠州市XX化工有限公司主要經營包括鋁電解容器、雙電層電容、鋰離子電池專用電子化學材料及導電高分子材料的開發制造等?；S(chǎng)生產車間內部存在的?；贩N類繁多，生產線分布廣泛，生產現場環境高危、復雜。

化工廠區在生產、加工、運輸和存儲過程中，有可能泄露和溢出各種各樣的易燃、易爆氣體、液體和各種粉塵及纖維，這類物質與空氣混合后，將變成易發生爆炸危險的混合物，周?chē)膱?chǎng)所也就成了程度不同的爆炸危險場所。當發生泄漏后，易爆物的濃度達到爆炸的臨界點，一旦出現引爆源便會(huì )產生爆炸、火災等嚴重事故，造成不可估量的人員傷亡和財產損失。

為了規范化工廠安全生產管理，保障化工裝置區域安全，有序控制化工廠安全生產，快速進行安全突發事件的應急處置，建立一套高可靠的防爆高清視頻監控系統是非常有必要的。

二、現狀分析

1、普通交換機不能適應復雜工業環境

惠州市XX化工廠存在易燃易爆物品，屬于高危企業，要求所有的前端攝像機都采用專用防爆攝像機?？紤]到接口電火花引發的爆炸，化工廠生產車間內是不允許有設備端口外露，交換機需要放在密閉的防爆箱內，防爆箱內溫度達到50度以上，對傳輸設備的可靠性要求較高。XX化工廠前期采用了其它廠家的普通商用交換機，由于無法適應惡劣的工業環境，設備會(huì )出現死機的情況，從而導致視頻中斷。視頻監控一旦間斷，意味著現場的安全生產無法監控，存在著巨大的安全隱患。一旦發生安全事故，將會(huì )造成巨大的人員傷亡和財產損失。

2、級聯組網導致網絡(luò )故障率高

經過調研發現，XX化工廠既有的視頻監控網絡(luò )除了網絡(luò )設備不滿足工業特性之外，采用了簡單的級聯組網方案，級聯網絡(luò )組網簡單，但是存在網絡(luò )廣播風暴的風險，出現故障也不利于排查，其中一臺交換機故障會(huì )導致整網故障。

綜合分析，XX化工廠視頻監控網絡(luò )改造主要從兩個方面著手，一是替換網絡(luò )設備，換成高可靠、高性能的工業類網絡(luò )傳輸設備，二是優化其網絡(luò )拓撲，由級聯方式改為分層組網方式。

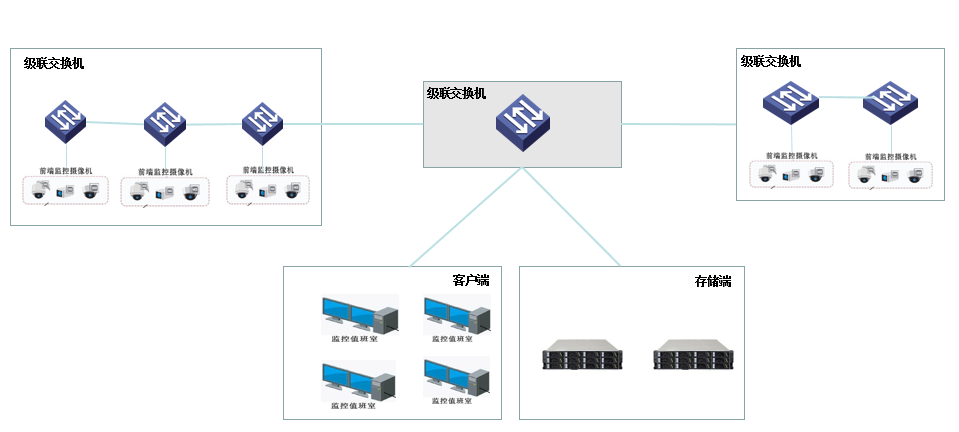

圖1 原視頻監控傳輸網絡(luò )架構

三、改造方案

優特普 "網電速聯"新一代智能聯網和供電解決方案針對?；髽I(yè)的信息化建設與安全管理需求，融合PoE供電技術、工業環網自愈技術、PoE自愈技術等，為?；菲髽I(yè)安全生產提供安全可靠、環保節能、技術領先的網絡(luò )傳輸解決方案。

1、用工業級交換機替換原有普通商用交換機

通過采用工業級交換機產品替換原有交換機，并進行網絡(luò )架構優化，解決了原有產品工業性能不足和網絡(luò )結構不合理造成的網絡(luò )癱瘓問題，有力地保障了工廠的安全生產。

2、優化網絡(luò )架構，對不同業務劃分VLAN

通過對網絡(luò )架構進行分層，并對不同的業務劃分VLAN進行管理，極大地增加了網絡(luò )的穩定性和可靠性，業務恢復正常，沒有再出現死機和網絡(luò )癱瘓的現象。

3、采用環網組網方式，提升網絡(luò )可靠性

在高清視頻監控系統網絡(luò )架構中，前端接入層采用優特普全千兆工業級交換機UTP7208GE-POE，該產品支持802.3af/at PoE標準；支持快速環網、一鍵廣播風暴抑制、PoE Watchdog等功能，具有很強的穩定性。

中間匯聚層選用UTP7308GE-POE，支持IEEE802.3af/at PoE標準，單端口最大輸出功率60W；支持二層網管、快速環網，支持電源、端口、PoE掉線告警等功能。因為是全千兆帶二層網管功能的交換機，所以該產品在系統中可作為匯聚交換機使用。

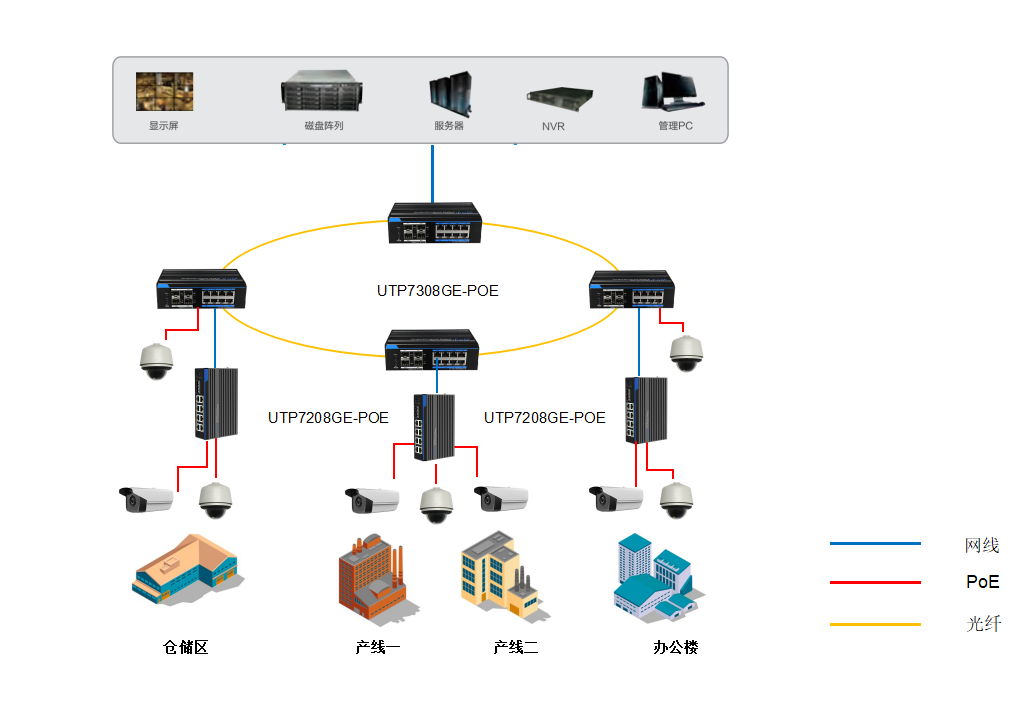

圖2 優化后的視頻傳輸網絡(luò )架構

4、方案優勢

1）全千兆帶寬：采用千兆工業級交換機，滿足視頻監控大碼流、高帶寬、低延時傳輸需求。

2）采用PoE供電：節約布線、人工成本；減少故障點和能耗，且后續升級可以利舊；使用和維護方便。

3）工業級防爆：考慮到化工廠復雜的工業環境，選用工業級交換機，確保設備在化工廠防爆箱高溫環境下穩定可靠運行。

4）網絡(luò )架構設計充分考慮了系統高可靠性、靈活性、開放性和實用性，為該系統后期的擴容提供冗余空間。

5 推薦產品

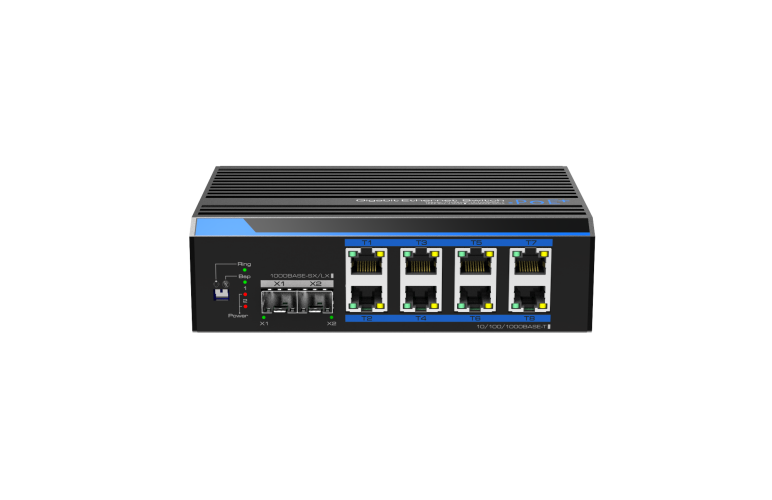

UTP7208GE-POE

· 8 個千兆PoE口+2個千兆光口

· 支持PoE供電,單端口最大供電30W

· 支持快速環網、一鍵廣播風暴抑制

· 支持12-48VDC寬壓輸入

· 支持PoE Watchdog看門狗功能

· 6KV防雷、8KV防靜電

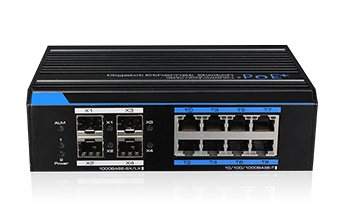

UTP7308GE-POE

· 8個千兆PoE電口+4個千兆光口

· 支持PoE供電，單端口最大供電60W

· 支持快速環網、支持WEB二層網管

· 工業三級設計，支持-40℃~+75℃工作環境

· 6KV防雷、8KV防靜電
