一分鐘，教你快速辨別交換機散熱系統好壞

一分鐘，教你快速辨別交換機散熱系統好壞

1、機箱散熱系統

一般來講，交換機的散熱系統分為兩類。

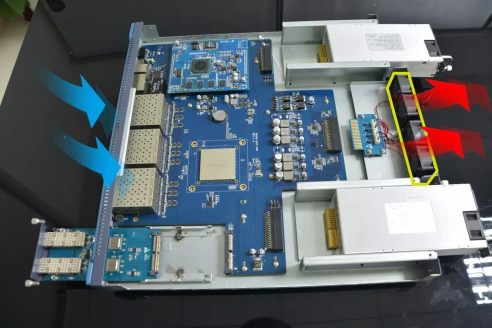

【前面進風，后面出風型】

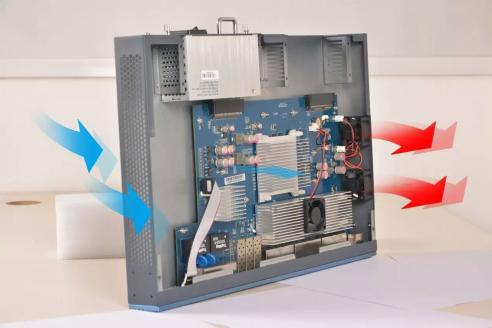

【左邊進風，右邊出風型】

這兩種散熱系統沒有好壞之分，因為結構設計的不同，才形成不同的散熱風向。

市面上也有一些比較奇怪的設計。明明是前面進風，后面出風型，風扇卻裝在側面，這種設計明顯就不合理，大大縮短了交換機的使用壽命。

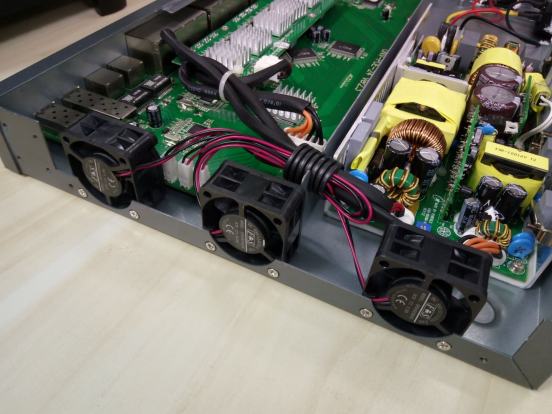

【前面進風，后面出風型，風扇卻在側面】

光網視總結：科學的結構設計，是保證良好散熱的前提。

2、導熱硅膠片

導熱硅膠片主要應用在主板與外殼間的導熱散熱。選用導熱硅膠片的最主要目的是減少熱源表面與散熱器件接觸面之間產生的接觸熱阻，導熱硅膠片可以很好的填充接觸面的間隙;有了導熱硅膠片的補充，可以使發熱源和散熱器之間的接觸面更好的充分接觸，真正做到面對面的接觸，在溫度上的反應可以達到盡量小的溫差;導熱硅膠片不僅具有絕緣性能，還有減震吸音的效果。

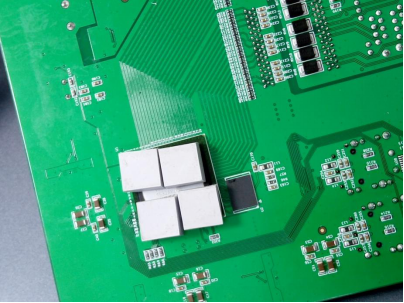

【圖中白色為導熱硅膠片】

3、CPU散熱片

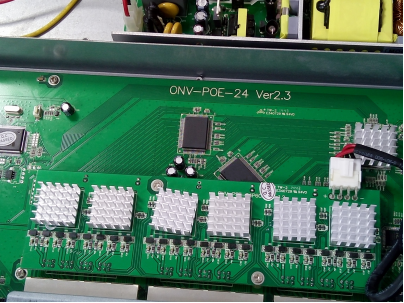

【中間銀色為散熱片】

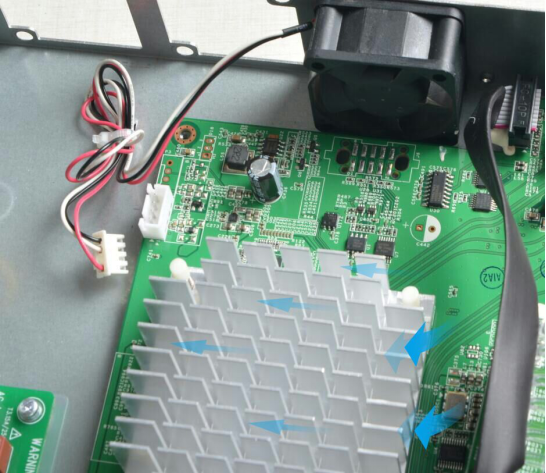

光網視采用導熱硅膠片+CPU散熱片+4風扇設計，散熱速度快，長期使用散熱效果依舊穩定。

4、交換機風扇

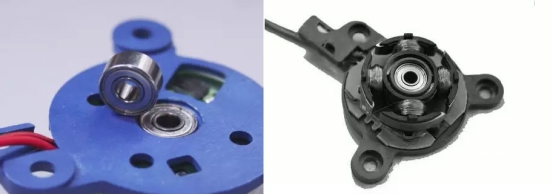

交換機風扇分為兩類：滾珠風扇(上圖左)和磁懸浮風扇(上圖右)

【磁懸浮風扇】

滾珠風扇：利用滾動摩擦的原理產生動力，但是在同樣的轉速水平下噪音最大，制造成本最高。

磁懸浮風扇：采用電磁轉換技術，將轉子與定子保持不接觸，所以采用磁懸浮技術的風扇噪聲小、震動小、壽命長。

光網視使用的是磁懸浮風扇，轉速為7200轉，使用壽命長，不易損壞，質量一流。

總結：散熱系統需要把導熱硅膠片，散熱片，風扇，cpu等元器件進行科學合理的布局，才能保證良好散熱，提高交換機的穩定性。
