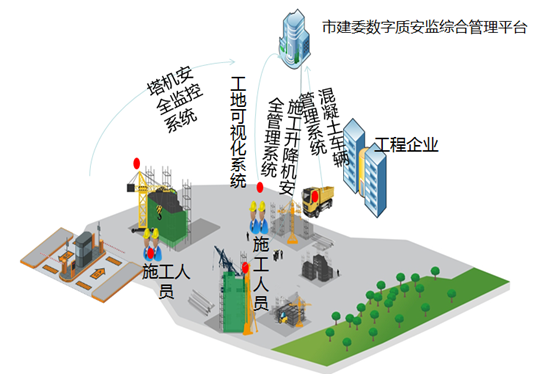

六大系統共筑工地綜合安防解決方案

　　一、行業現狀

　　建筑行業是一個安全事故多發的行業。隨著國家基礎設施的建設，以及建設規模不斷擴大，工藝流程紛繁復雜，如何做好施工現場安全管理、控制事故發生頻率、杜絕各種違規操作和不文明施工、提高建筑工程質量，一直是施工企業、政府管理部門關注的焦點。利用現代科技，優化監控手段，實現實時的、全過程的安全監管也成了建筑行業安全施工管理考慮的問題。

　　隨著科技高速發展，視頻信號經過數字壓縮，通過寬帶在互聯網上傳遞，可實現遠程視頻監控功能。將這一功能運用于施工現場安全管理，大大提高了管理效率，提升監管層次。該監控系統的運轉，使施工企業躍上了新的管理平臺，政府監管力度得到加強，及時有效地掌握了現場施工動態情況;視頻監控裝置猶如“電子眼”，全過程、多方位地對施工進展進行實時監控，對于作業人員而言，爭取達到“無噪音擾民”、“無揚塵污染”、“無超時施工”，余泥運輸達到“無無證裝運”、“無帶泥上路”、“無拋灑滴漏”、“無超速超載”、“無偷倒排放”，視頻監控的安裝在無形之中增加了制約力度，規范了行為，提高了安全意識。

　　?？低曉谌珖氏葘⒔ㄔO工程管理和物聯網技術結合起來，2009年初啟動了建設工程安全質量物聯網管理系統的建設。建設工程安全質量物聯網管理系統建設采用先進的物聯網技術，將移動執法終端、施工升降機、塔式起重機作業產生的動態情況，工地現場的視頻數據，混凝土攪拌車超速超載信息及時上傳給綜合管理平臺系統。實現了建設各方的信息分享和實時管理，實現工地現場安全事故的預警防控、應急聯動、監督管理，最終有效提升政府部門科學管理水平。

　　二、項目背景介紹、需求分析

　　杭州市建委為促進杭州市建筑施工安全質量標準化管理工作，加強建設工程質量、安全和文明施工監管力度，根據浙江省住房和城鄉建設廳《關于進一步加強建筑施工領域企業安全生產工作的實施意見》(浙建建〔2011〕6號)文件精神，對施工現場質量安全、文明施工、場容環境、作業條件等進行遠程實時圖像監控管理和事件追溯的現場監管平臺，加大施工現場動態監管力度，提高質量安全監管效率的一項創(chuàng )新舉措。

　　為進一步加強杭州市建設工程安全質量物聯網管理系統建設，?？低暡捎孟冗M(jìn)的物聯網技術，主要由信息采集層、網絡(luò )接入層、網絡(luò )傳輸層、信息存儲與處理層組成。將移動執法終端、施工升降機、塔式起重機作業產生的動態情況、工地周?chē)囊曨l數據、混凝土攪拌車超載超速信息及時上傳給綜合管理平臺。綜合管理平臺對各子系統進行融合，進行報警聯動等處理。各級管理部門可以及時準確了解工地現場的狀況，將有效提高項目管理和現場管理的效率。

　　三、系統架構解析

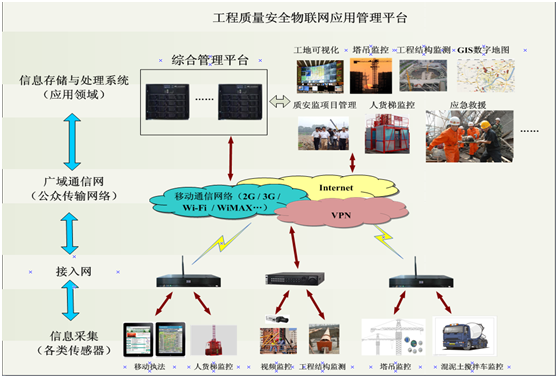

　　1、建設工程安全質量物聯網管理系統

　　建設工程安全質量物聯網管理系統，主要由信息采集層、網絡(luò )接入層、網絡(luò )傳輸層、信息存儲與處理層組成。將移動執法終端、施工升降機、塔式起重機作業產生的動態情況、工地周?chē)囊曨l數據、混凝土攪拌車超載超速信息及時上傳給綜合管理平臺。

　　(1)數字質安監綜合管理平臺系統

　　杭州市建委為加強綜合管理機制，規范業務管理流程，實現市、縣、地三級管理互通，信息流轉，采用數字質安監綜合管理平臺系統，該系統打破了在工程安全監管方面，長期依賴人力調查、紙文件傳輸等工作方式中存在的時效性不強、數據處理繁瑣的難點，系統提供了齊全的業務處理模塊，使監督工程安全所需要的數據、信息、能夠及時有效的進行共享和傳遞進入系統，并由系統自動生成統計和分析數據。如：每日統計與分析報表，從而實現政府工程安全監管部門動態的掌握全局情況。能夠大幅度提高工作效率，為決策提供科學、準確的數據。利用系統，可對所屬建設工程從開工報監到項目竣工整個生命周期內的安全業績的考評、施工現場安全文明施工檢查、工程施工過程中日常的安全監督與驗收均有積極的作用。

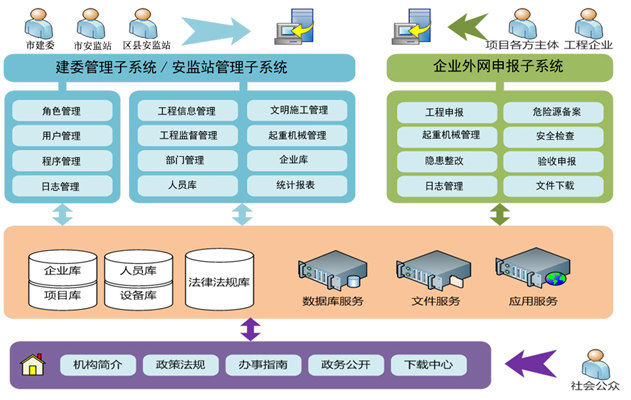

　　l 系統框架

　　l 系統功能

　　工程信息管理、工程監督管理、OA辦公、公文流轉、檢測管理、外網申報、綜合查詢、報表管理、地理位置、外網網站、系統管理、第三方系統集成管理。

　　l 系統特色

　　§ 系統以工程為主線進行設計，符合監管思路;

　　§ 系統囊括從工程受監到竣工整個監督過程，可再現歷史監督工作;

　　§ 與工地各感知系統無縫融合，高度集成，專注工地安全質量監管業務;

　　§ 豐富的查詢和統計功能、能快速檢索和統計工程業務數據;

　　§ 系統可靈活擴展和定制開發。

　　(2)工地現場施工安全質量管理系統

　　系統框架

　　系統價值

　　施工企業人員信息化水平較低，而現代企業管理強烈需要信息化支撐，根據企業自身管理需求和人員水平，我們提供了一套面向中小型施工企業施工現場安全質量管理系統，是面向建筑施工企業對項目工地現場施工安全管理和質量管理的物聯網項目工地監管系統;主要圍繞工地施工安全質量的管理，通過關聯工地可視化系統、塔吊監控系統，結合施工企業工地現場安全隱患排查處理，為施工企業工地安全質量監控管理處置提供科學管理工具。

　　l 系統功能

　　系統管理、項目管理、部門管理、安全質量知識庫管理、公告提醒、危險源管理、人員管理、違規記錄管理、塔吊監控管理、施工升降機監控管理、視頻監控管理

　　l 系統優勢

　　§ 快速的處置處理通道，方便用戶使用;

　　§ 滿足施工企業監管流程、自定義安全隱患信息、自定義系統角色和工作流程;

　　§ 與工地各感知系統無縫融合，高度集成，專注工地安全質量監管業務;

　　§ 豐富的查詢和統計功能、能快速檢索和統計工程業務數據。

　　(3)工地可視化遠程管理系統

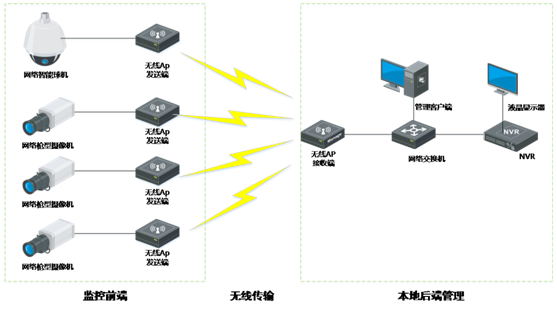

　　l 系統架構

　　l 系統價值

　　§ 及時了解工地現場施工情況，保障工程實施質量和人員安全，發現隱患及時消除;

　　§ 第一時間掌握施工動態和進度，對施工難點或設計欠妥之處及時進行監管和調整

　　§ 遠程對工地進行統一管理，避免使用人力頻繁的去現場監管、檢查，節約管理成本;

　　§ 出現異常狀況和突發事件時，可及時報警，提醒管理人員及時處理。

　　l 系統功能

　　遠程視頻預覽、視頻回放、遠程視頻抓拍取證、輔助應急指揮

　　l 系統優勢

　　§ 現場采用無線組網，方便施工和后期維護;

　　§ 全高清方案，工地現場全覆蓋，無死角，重點區域有針對性;

　　§ 設備可接入規模大，且系統穩定性強。

　　(4)塔式起重機安全監控管理系統

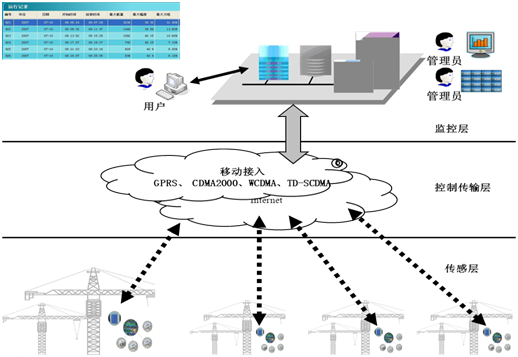

　　l 系統架構

　　l 系統價值

　　§ 避免誤操作和超載

　　實時顯示塔機工作參數，如起重量、幅度、力矩等，改變了以往靠操作者的經驗操作。達到額定載荷的90%時，系統發出報警，超過額定載荷時，系統自動切斷危險方向工作電源，終止違規操作。

　　§ 為機械設備維護人員提供科學依據

　　設備維護人員可實時掌握塔機工作狀態，根據統計數據，預先獲取零部件的使用壽命情況，使機械修理具有針對性，改變塔機被動修理的局面，從根本上減少杜絕設備隱患。

　　§ 為管理者提供有效的科學管理手段

　　可實時調取信息，實現信息化管理，為管理部門評價操作者的技能、工作效率提供管理依據，并使監督工作落到實處。

　　§ 為事故處理提供有效證據

　　該系統具有超大容量的參數記錄功能，且存儲記錄只讀文件，不會(huì )被隨意更改。安全管理人員通過查閱歷史記錄，可全面了解每臺塔機使用狀況。

　　l 系統主要功能

　　塔吊備案子系統、實時監控子系統、基本信息管理子系統、報警管理子系統、控制器故障及缺陷檢測子系統、統計分析決策子系統

　　l 系統優勢

　　§ 診斷功能：控制主板把采集到的各個傳感器的電壓信號、配置參數和報警參數上傳到遠程監控平臺，平臺可以診斷控制主板的參數是否被串改，能有效防止人為放大報警閥值。

　　§ 支持區域防碰撞和群塔防碰撞功能;

　　§ 通過手持機可在地面配置主控制器各類參數，方便安裝和維護。

　　§ 軟件平臺除了支持大批量的設備集中實時接入和海量數據存儲之外，更注重塔吊監控實時數據的處理和分析，深入挖掘實時數據。

　?、?strong>施工升降機安全監控管理系統

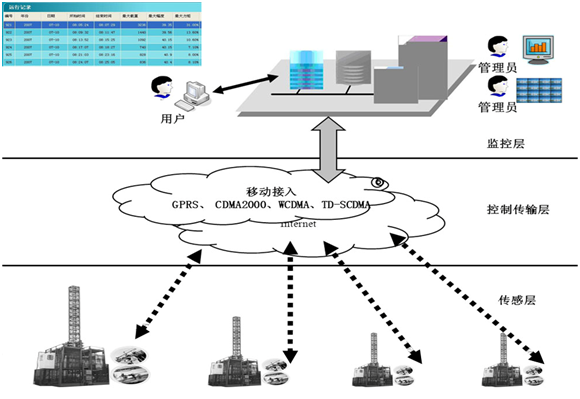

　　l 系統架構

　　l 系統價值

　　§ 有效防止無證駕駛

　　提供司機身份認證管理機制，司機在開啟升降機前，需要認證身份，身份驗證通過后，方可開啟升降機，同時司機身份上傳至遠程平臺，保證一個司機同時只能在一個工地作業。

　　§ 有效的維保管理

　　提供維保管理認證機制，維保人員現場維保需要在監控設備中進行確認，系統根據維保事項規定維保人員現場維保的具體操作。解決了，虛假維保和流于書面的維?，F象出現。

　　§ 有效的加節安裝管理

　　提供了完善的加節認證機制，安裝人員通過授權方可啟動加節動作，否則升降機高度限制無法加節，整個加節過程都處于受控狀態，系統能夠完整記錄加節的過程，確保進行安全的加節安裝施工。

　　l 系統主要功能

　　升降機備案子系統、實時監控子系統、基本信息管理子系統、駕駛員管理子系統、報警管理子系統、統計分析決策子系統

　　l 系統優勢

　　§ 提供多種駕駛員管理識別認證技術;

　　§ 提供全面的維保管理工作流程;

　　§ 軟件平臺除了支持大批量的設備集中實時接入和海量數據存儲之外，更注重升降機實時數據的處理和分析，深入挖掘實時數據。

　　⑥施工現場人員出入口管理系統

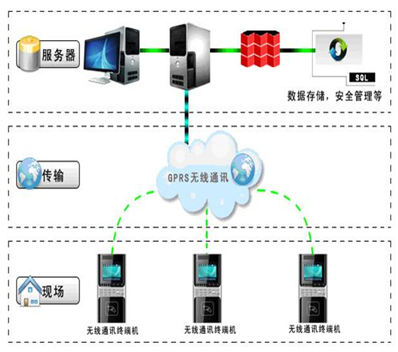

　　l 系統架構

　　l 系統價值

　　施工現場環境復雜，特別是一些封閉式施工安全要求高的項目現場，嚴格要求人員進出，等于非施工人員不能隨意進入施工現場，另外對于勞務總包公司需要對勞務用工進行考勤的需求，通過系統的使用，可以實時掌控人員進出情況，對于非施工人員進入現場進行報警，同時解決工友代刷卡的現象，可準確地實現工人考勤，為解決勞務糾紛提供有力的支撐數據。

　　l 系統主要應用對象

　　工地項目部、施工總承包單位、勞務公司、建委企業管理站

　　l 系統主要功能

　　系統管理、資料管理、考勤管理、統計報表、報表打印

　　l 系統優勢：

　　§ 持卡人員進入時，無需到指定地點刷卡，信息統計自動實現;

　　§ 持卡人員持卡方式靈活，卡片輕巧;

　　§ 結合視頻抓拍功能，能夠有效規避代刷卡漏洞;

　　§ 未持卡人員進入時，能夠自動聲光報警，能夠嚴格控制無關人員進出工地。

　　四、市場前景預測及愿景

　　物聯網行業從起步到規模發展期間，存在很多機遇與挑戰，也得到國家和政府的大力扶持，各市縣積極響應，預計2015年將超過5000億元，并且在1年-5年內已較短時間內達到萬億元規模。物聯網行業已形成多元化、產業化體系，涉及領域和行業眾多，其中應用到建筑施工領域的有塔式起重機的管理、施工升降梯管理、工地可視化監控管理、數字質安監管理、移動執法、人員考勤等六大范圍。

　　?？低曌鳛閲鴥茸钔晟频碾娞菸锫?lián)網系統解決方案提供商，在提供各種商業模式的系統方案的同時，結合中電?？翟跓o(wú)線通訊、嵌入式軟件、視音頻編解碼、云存儲及計算等技術上的積累，旨在幫助各地城市級工地物聯網系統進行統一規劃和設計，提供建筑行業內的物聯網標準。
