一、項目背景

該學校是深圳市屬的一所重點中學，在校人數超5000人，教職工400多人，學校面積較大，人員眾多，但數字化進程較慢，部分教學設施老舊，教育教學和校園生活數字化體驗差，無法順應數字化浪潮下的基本生活要求。

二、主要挑戰

1、 校園人員眾多，網絡(luò )需求復雜，規劃部署難度大；

2、 校園弱電終端數量龐大，學生電腦、手機、照明、音頻等各種終端都有數據和業務的傳輸訴求；

3、無線覆蓋、照明、音頻設施、宿舍用電等各個系統獨立管理，部分缺少智能化能力，應用成本較高，且彼此間缺少關聯，信息孤島現象嚴重，系統整體較為笨重；

4、 各信息系統運維門檻高難度大，需專人管理；

5、各類學校本身經費不足，財政撥款有限，無法應付龐大的數字化改造預算。

三、解決方案

優特普針對校園信息化改造打造了一整套傳輸解決方案，創(chuàng )造性地利用了領先的PoE技術，讓數字化校園的安全性、便利性和靈活擴容能力得到了最大程度的體現，并且在保證核心業務的情況下，做到總成本最優，對于預算有限但又有諸多數字化需求的場景尤其適用。

1、什么是PoE

PoE是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，通過一根網線在為一些IP終端（如IP電話機、無線局域網接入點AP、網絡(luò )攝像機等）傳輸數據信號的同時，還能為此類設備提供直流供電的技術。

2、為什么用PoE

PoE技術的天然優勢在于供網和供電通過一根網線完成，對于已經建有有線網絡(luò )的校園系統來講，不動或者微動傳輸線材，就能夠實現整體的數字化基礎布局。網電同傳，成本低，而且針對校園區域主要的學生人群，數字化載體的終端設備均采用PoE技術特有的低壓供電技術，無觸電風險風險，人身安全得到極大的保障。

3、 基于PoE的數字化校園網絡(luò )架構

在網絡(luò )層，優特普主要做好“上傳下達”，上傳即確保優特普在主干鏈路上做好學校已有的骨干網的路由器、防火墻和備份系統等設備與傳輸設備的連接，下達即提供校園網絡(luò )中各種類型數據的整合和高效轉發。

在供電上，優特普將大量的終端供電需求和供網需求統一整合在PoE接入設備中，“網到”及“電達”，省時省力，安全可靠。

整體方案拓撲圖如下：

基于PoE技術的數字化校園傳輸架構

方案中主要用到的產品類型包括：匯聚層交換機、接入層交換機以及“網電速聯”云平臺。

3.1 匯聚層交換機

對接上端標桿廠家核心網絡(luò )設備。提供多個萬兆光口及40G、100G上聯端口，確保鏈路在平?；蛘邔W(xué)校等重大事務發生時都能夠暢通無阻，局域網內各種數據可無阻塞到達服務器；下行采用全千或萬兆接口，支撐教育教學、辦公、學生上網、后勤保障系統等不同體系的數據統一轉發；設備采用QoS、Vlan，軟件防火墻等功能實現數據的可靠、可信、安全的傳輸；設備本身支持的各項看門狗機制和冗余電源能夠提供可靠的物理鏈路，在復雜業務情況下不出現死機、掉線或者斷網等故障。

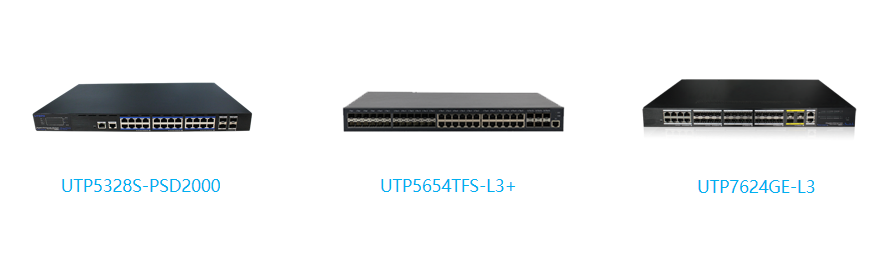

匯聚層交換機

3.2 接入層交換機

接入層交換機采用PoE技術。交換機可以將校園的安防攝像頭、無線AP、音頻廣播、教室照明、數字班牌等終端統一接入，同時為這些終端提供網絡(luò )和供電。

傳統方案所用到的網電分離的策略耗時耗力，成本極高，運維不利，PoE技術方案將供電供網集成到一根線上，可以降低原有方案至少50%的施工和運維成本，同時低壓供電技術確保上述終端不會(huì )因為電源問題而出現起火、燃燒、爆炸等危險，導致學校的人員和財產損失；接入型交換機形態多樣，園區等戶外場景選用工業級PoE交換機，可有效抵抗惡劣環境對通信帶來的影響。宿舍樓，教學樓等室內場所選擇商用級交換機，成本優勢明顯。

接入層交換機

3.3 網電速聯云平臺

網電速聯云平臺集成了交換機管理、PoE管理、IPC管理、網關管理、網橋管理、弱電箱管理、IOT管理等于一體的云平臺，采用物聯網、大數據、人工智能技術，為數據通信和物聯設備提供一個智能聯網和供電的運維運營解決方案。

網電速聯云平臺

四、方案價值

1.PoE只需要一條電纜，簡單而且節省空間，并且設備可靈活移動，應用范圍廣；

2.節約成本。許多帶電設備，例如視頻監視攝像機等，都需要安裝在難以部署AC電源的地方，PoE使其不再需要昂貴電源和安裝電源所耗費的時間，節省了費用和時間；

3.PoE供電端設備只會(huì )為需要供電的設備供電，只有連接了需要供電的設備，以太網電纜才會(huì )有電壓存在，因而消除了線路上漏電的風險；

4.針對教室、宿舍點位密集，受電功率不通等場景，通過PoE交換機（終端<90W）可以實現集中供電；

5.獨有的一鍵撥碼技術降低技術門檻，寬溫設計防雷設計適應不同場景；

6.網電速聯云平臺統管不同區域、不同業務類型、不同項目，結合可視化和智能化運維工具，能夠第一時間發現問題；結合告警等手段快速解決問題，為項目的長期穩定運行提供堅實保障，從而實現降本增效的目的。

五、用戶評價

“以PoE技術為核心的網電速聯技術可以確保學校在數字化轉型過程中有足夠的拓展性、靈活性，同時對廣大教師、學生的生命安全有了更好的保障，希望優特普持續在項目推進過程中發揮自己的專業技術能力，為教育工作更上一層樓添磚加瓦?！?/span>

優特普“網電速聯”P(pán)oE系列解決方案不僅適用于教育領域，在智慧農業、數字治理、數字建筑等行業中也持續創(chuàng )造佳績，未來將會(huì )在更多行業中發光發熱，為新時代下的行業數字化轉型賦能。
