【工程實務】光纖收發器的使用方法及常見故障判斷指南

在網絡(luò )建設及應用中，由于網線最大的傳輸距離一般為100米，因此布建遠距離傳輸網絡(luò )的時候不得不使用光纖收發器等中繼設備。光纖收發器一般應用在以太網電纜無法覆蓋、必須使用光纖來延長傳輸距離的實際網絡(luò )環境中。

怎么使用光纖收發器？

光纖的傳輸距離較遠，一般來說單模光纖的傳輸距離在10千米以上，而多模光纖的傳輸距離最高也能達到2千米。在使用光纖的時候，經常使用到光纖收發器：從光口輸入光信號，從電口（常見的RJ45水晶頭接口）輸出電信號，反之亦然。

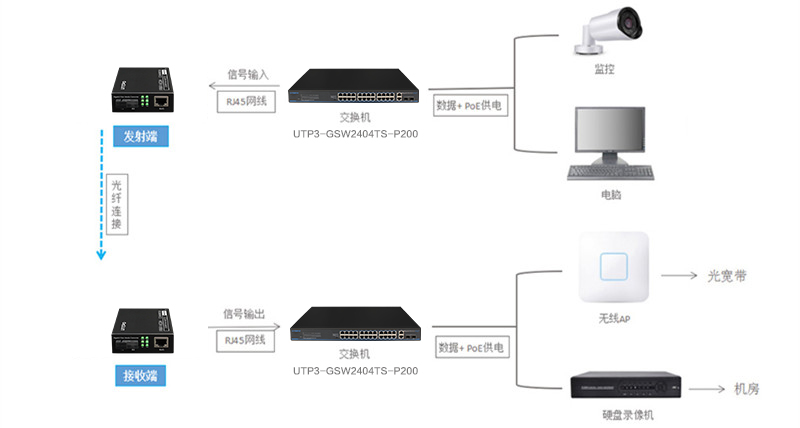

過程大概為：把電信號轉換為光信號，通過光纖傳送出去，在另一端再把光信號轉化為電信號，再接入路由器、交換機等等設備。

光纖收發器的應用

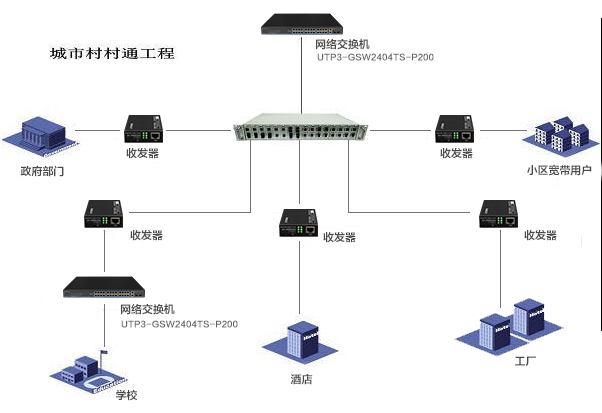

因此，光纖收發器一般都是成對使用的。比如運營商（電信、移動、聯通）的機房里面的光纖收發器（可能是其他的設備）和你家的光纖收發器。如果你想用光纖收發器組建自己的局域網必須要成對使用。

光纖收發器和一般的交換機一樣，通了電，插上就能用，不需要做什么配置。光纖插光口，RJ45水晶頭插電口。不過要注意光纖的收發，一根收一根發，不行就相互換一下。

了解光纖收發器指示燈

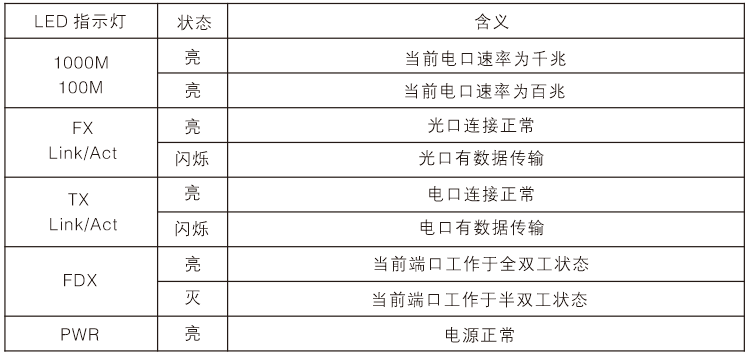

常見的光纖收發器都有6個指示燈，每個指示燈都有其特定的意義。并不是說所有指示燈都亮才代表光纖收發器正在正常工作，通過指示燈的工作狀態可以對一些常見故障進行初步篩查和判斷。

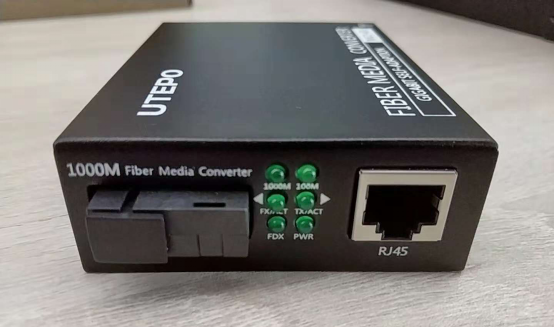

以UTEPO（優特普）千兆自適應單模單纖光纖收發器MC2-GS為例，產品端口配置6個LED，可以實現對設備狀態的監控，如果設備出現故障，工作人員一眼就能找到癥結所在，是非常人性化的設計。

若光纖收發器正常工作，PWR電源指示燈必須常亮；

FX/ACT光纖鏈路指示燈、TX/ACT網絡(luò )鏈路指示燈需常亮或閃爍；

若FX/ACT或TX/ACT指示燈不亮，需檢查相應鏈路是否連線正常；

至于FDX全/半雙工模式指示燈、1000M和100M網絡(luò )速率指示燈是否常亮對光纖收發器沒有實質影響。

光纖收發器故障判斷

光收發器種類繁多，但故障判斷方法基本是一樣的，總結起來光收發器會(huì )出現的故障如下：

1、PWR燈不亮。

電源故障

2、光路FX/ACT燈不亮

故障可能有如下情況：

A、 檢查光纖線路是否斷路。

B、 檢查光纖線路是否損耗過大，超過設備接收范圍。

C、 檢查光纖接口是否連接準確，本地的TX與遠方的RX連接，遠方的TX與本地的RX連接。

D、 檢查光纖連接器是否完好插入設備接口，跳線類型是否與設備接口匹配，設備類型是否與光纖匹配，設備傳輸長度是否與距離匹配。

3、電路TX/ACT燈不亮

故障可能有如下情況：

A、 檢查網線是否斷路

B、 檢查連接類型是否匹配：網卡與路由器等設備使用交叉線，交換機，集線器等設備使用直通線。

C、 檢查設備傳輸速率是否匹配。

4、網絡(luò )丟包嚴重

可能故障如下：

A、 收發器的電端口與網絡(luò )設備接口，或兩端設備接口的雙工模式不匹配。

B、 雙絞線與RJ-45頭有問題，進行檢測。

C、 光纖連接問題，跳線是否對準設備接口中，尾纖與跳線及耦合器類型是否區配等。

5、光纖收發器連接后兩端不能通信

A、 光纖接反了，TX和RX所接光纖對調（單纖設備不存在這個問題）

B、 RJ45接口與外接設備連接不正確（注重直通與絞接）

光纖接口（陶瓷插芯）不匹配，此故障主要體現在100M帶光電互控功能的收發器上，如APC插芯的尾纖接到PC插芯的收發器上將不能正常通信，但接非光電互控收發器沒有影響。

6、時通時斷現象

A、 可能為光路衰減太大，此時可用光功率計測量接收端的光功率，如果在接收敏捷度范圍四周，1-2dB范圍之內可基本判斷為光路故障。

B、 可能為與收發器連接的交換機故障，此時把交換機換成PC，即兩臺收發器直接與PC連接，兩端對PING，如未出現時通時斷現象，可基本判斷為交換機故障。

C、 可能為收發器故障，此時可把收發器兩端接PC（不要通過交換機），兩端對PING沒問題后，從一端向另一端傳送一個較大文件（100M）以上，觀察它的速度，如速度很慢（200M以下的文件傳送15分鐘以上），可基本判斷為收發器故障。

7、通信一段時間后死機，即不能通信，重啟后恢復正常

此現象一般由交換機引起，交換機會(huì )對所有接收到的數據進行CRC錯誤檢測和長度校驗，檢查出有錯誤的包將丟棄，正確的包將轉發出去。

但這個過程中有些有錯誤的包在CRC錯誤檢測和長度檢驗中都檢測不出來，這樣的包在轉發過程中將不會(huì )被發送出去，也不會(huì )被丟棄，它們將會(huì )堆積在動態緩存中，永遠無法發送出去，等到buffer中堆積滿了，就會(huì )造成交換機死機的現象。因為此時重起收發器或重起交換機都可以使通信恢復正常，所以用戶通常都會(huì )認為是光纖收發器的問題。

8、光纖收發器測試方法

如果發現光纖收發器連接有問題，請按以下方法進行測試，以便找出故障原因。

A、 近端測試

兩端電腦對PING，如可以PING通的話，證實光纖收發器沒有問題，如近端測試都不能通信，則可判斷為光纖收發器故障。

B、 遠端測試

兩端電腦對PING，如PING不通則必須檢查光路連接是否正常及光纖收發器的發射和接收功率是否在答應的范圍內。如果PING通則證明光路連接正常。即可判斷故障問題在交換機上。

C、 遠端測試判斷故障點

先把一端接交換機，兩端對PING，如無端障則可判斷為另一臺交換機的故障。

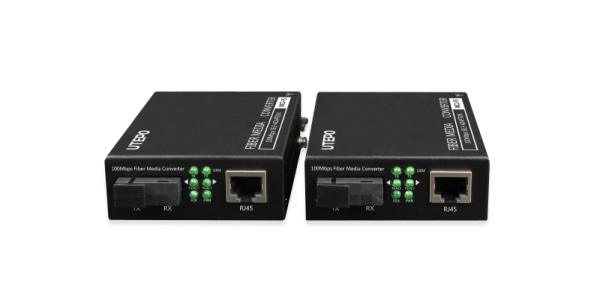

優特普光纖收發器MC2-FS

光纖收發器使用注意事項

1、光纖接口的連接必須注意單模、多模匹配

單模收發器可以在單模光纖和多模光纖下工作，但是多模光纖收發器不能在單模光纖下工作。以MC2-FS和MC2-GS光纖收發器為例，技術人員表示，單模設備在光纖傳輸距離短的時候是可以搭配多模光纖使用的，不過技術人員還是建議最好換成對應的光纖收發器來搭配使用，這樣設備工作更穩定可靠，不會(huì )出現丟包的現象。

2、區分單纖和雙纖設備

雙纖設備一端收發器的發射口（TX）連接另一端收發器的接收口（RX）。

相比雙纖設備，單纖設備在使用過程中能夠避免發射口（TX）和接收口（RX）插錯的困擾。因為是單纖收發器，所以只有一個光口同時為T(mén)X和RX，插上SC接口的光纖就可以了，使用更加簡單。而且單纖設備能夠節省光纖使用量，有效降低監控方案的整體成本。

優特普百兆/千兆光纖收發器MC2-FS和MC2-GS都是單模單纖的設備，支持光纖最遠傳輸距離25KM。

3.關注光纖收發器設備的可靠性

環境溫度

光纖收發器本身使用時會(huì )產生高熱，溫度過高時光纖收發器將不能正常工作。還是以?xún)?yōu)特普光纖收發器MC2-FS和MC2-GS為例，設備允許的最高工作溫度范圍為-20℃~+60℃。較寬的工作溫度范圍對于需要長期運行的設備來說，無疑可以降低意外故障的可能性，產品可靠性更高。

防雷性能

監控系統前端攝像機大多數安裝于室外露天環境中，設備或線纜遭受直擊雷破壞的風險比較大。另外，其對雷電過電壓、電力系統操作過電壓、靜電放電等電磁干擾也非常敏感，容易引起設備損壞，嚴重的可造成整個監控系統癱瘓。市面上大多數光纖收發器價格雖然低廉，但是都不具備防雷能力。

而優特普光纖收發器MC2-FS/MC2-GS產品防護電路采用TSS放電管，可達6KV防雷，有效降低因雷擊損壞造成的維護成本。

4、是否支持全雙工及半雙工？

市面上有些光纖收發器只能使用全雙工環境，無法支持半雙工，如接到其他品牌的交換機（SWITCH）或集線器（HUB），而它又使用半雙工模式，則一定會(huì )造成嚴重的沖突及丟包。

優特普百兆和千兆光纖收發器MC2-FS和MC2-GS采用進口芯片設計，支持全雙工半雙工模式自動切換，穩定可靠不丟包。
